فوٹو وولٹک، یا فوٹوولٹک پاور جنریشن سسٹم، ایک پاور جنریشن سسٹم ہے جو شمسی تابکاری کی توانائی کو برقی توانائی میں تبدیل کرنے کے لیے سیمی کنڈکٹر مواد کے فوٹو وولٹک اثر کا استعمال کرتا ہے۔ فوٹو وولٹک پاور جنریشن سسٹم کی توانائی ناقابل استعمال شمسی توانائی سے حاصل ہوتی ہے، جو کہ ایک صاف، محفوظ اور قابل تجدید توانائی کا ذریعہ ہے۔ فوٹو وولٹک پاور جنریشن کے عمل۔
ایوا فلم: سولر سیل انکیپسولیشن کے لیے ایوا فلم فوٹو وولٹک ماڈیولز کے اندرونی انکیپسولیشن کے لیے وسیع پیمانے پر استعمال ہونے والا مواد ہے۔ PV ماڈیول کے ایک انتہائی اہم حصے کے طور پر، ایوا فلم سیل کی کارکردگی پر بیرونی ماحول کے اثر و رسوخ کے خلاف مزاحمت کر سکتی ہے اور حفاظتی کردار ادا کرنے کے لیے سیل کو پہنچنے والے نقصان کو روک سکتی ہے۔
سولر بیک شیٹ: فوٹو وولٹک بیک شیٹ کے نام سے بھی جانا جاتا ہے، جو سولر پینل کے پچھلے حصے میں واقع ہے، سیل کے لیے ایک حفاظتی اور معاون کردار ادا کرتی ہے، جس میں قابل اعتماد موصلیت، ہائیڈرولیسس مزاحمت، UV مزاحمت اور برقی اور تھرمل عمر بڑھ جاتی ہے۔ اس کی ساخت مرکزی دھارے کی ٹیکنالوجی کے لیے جامع ہے، پی وی ڈی ایف مرکزی دھارے کا مواد ہے۔
لتیم آئن بیٹریوں کے لیے مقبول ایپلی کیشنز
Ethylene-vinyl acetate copolymer EVA
پی وی ماڈیول انکیپسولیشن کے لیے چپکنے والی فلم کلیدی مواد ہے۔ پی وی ماڈیولز کی آپریٹنگ لائف 25 سال ہے۔ پی وی انکیپسولیشن فلم کی کارکردگی کے اشاریہ جات، جیسے لائٹ ٹرانسمیشن، سکڑنا، چھلکے کی طاقت اور عمر بڑھنے کی مزاحمت، ماڈیولز کے آپریشن کے لیے اہم ہیں۔ اگر پاور پلانٹ کے آپریشن کے دوران فلم پیلی اور پھٹ جاتی ہے، تو یہ سیل کی ناکامی اور سکریپ کا باعث بنے گی، جو ماڈیول کی پاور جنریشن کی کارکردگی کو براہ راست متاثر کرے گی۔ لہذا، اگرچہ چپکنے والی فلم کی قیمت مطلق قدر میں زیادہ نہیں ہے، یہ براہ راست پی وی ماڈیولز کے معیار اور سروس کی زندگی کا تعین کرتی ہے۔
Ethylene-vinyl acetate copolymer مالیکیولر فارمولا
ایوا کی کارکردگی کے اہم تقاضے: روشنی کی ترسیل، سکڑنا، چھلکے کی طاقت، عمر بڑھنے کی مزاحمت، وغیرہ۔
ایوا فلم بنیادی طور پر ایوا رال پر مشتمل ہے، اس کے علاوہ مختلف قسم کے اضافی اشیاء، جیسے کراس لنکرز، گاڑھا کرنے والے، اینٹی آکسیڈنٹس، لائٹ اسٹیبلائزرز وغیرہ۔ ایوا اپنی بہترین انکیپسولیشن کارکردگی، اچھی عمر بڑھنے کے خلاف مزاحمت اور کم قیمت اور دیگر فوائد کے ساتھ ترجیحی بن گئی ہے۔ 2014 سے پہلے پی وی ماڈیول انکیپسولیشن کے لیے مواد۔ نقصان اینٹی پی آئی ڈی کارکردگی کی کمی ہے۔
سولر بیک شیٹ
جامع عمل PV بیک شیٹس کے لیے مرکزی دھارے کی ٹیکنالوجی ہے، جس میں عام طور پر تین پرتوں کا ڈھانچہ (PVDF/PET/PVDF) ہوتا ہے۔ بیرونی PVDF فلورین فلم کو ماحولیاتی کٹاؤ کے خلاف اچھی مزاحمت کی ضرورت ہوتی ہے، درمیانی PET بیس فلم میں اچھی موصلیت کی کارکردگی ہوتی ہے، اور اندرونی PVDF فلورین فلم میں PV چپکنے والی فلم کے ساتھ اچھی بانڈنگ کارکردگی ہوتی ہے، جب کہ تہوں کو روکنے کے لیے چپکنے والی فلموں کے ساتھ جوڑنے کی ضرورت ہوتی ہے۔ تہوں کے درمیان چھیلنا، اس طرح ماڈیولز کی طویل مدتی وشوسنییتا کو یقینی بناتا ہے۔
سولر بیک شیٹ ٹیسٹ آئٹمز اور معیاراتGB/T 31034-2014 کرسٹل لائن سلکان سولر سیل ماڈیولز کے لیے انسولیٹڈ بیک شیٹس؛
T/CPIA 0029۔ 1-2022 فوٹو وولٹک ماڈیولز کی بیک شیٹس کے لیے فلمیں حصہ 1: فلورو پلاسٹک فلمیں؛
GB/T 13542۔{1}} برقی موصلیت کے لیے فلمیں حصہ 2: جانچ کے طریقے۔
GB/T 36802-2018 شمسی فوٹو وولٹک بیک شیٹ لیمینیٹ کے لیے چپکنے والے؛
بیک پلین پانی کے بخارات کی ترسیل کی شرح
GB/T 26253-2010 کی دفعات کے مطابق۔ تین نمونوں پر ٹیسٹ کریں، نتائج درمیانی قدر لیں، اور زیادہ سے زیادہ قدر کی اطلاع دیں۔ تجرباتی حالات میں 38 ڈگری، 100 فیصد RH، جامع، اور کوٹڈ بیک شیٹ کی حد کی قدر کے تقاضے 2.5 g/m سے کم یا اس کے برابر2-d۔
ٹیسٹ کا طریقہ کار: آلہ کو کیلیبریٹ کرنے کے لیے معیاری جھلی کا استعمال کریں، نمونے کو کاٹنے کے لیے سرکلر سیمپلر کا استعمال کریں، گہا پر جھلی کی سیلنگ گریس لگائیں، ہر گہا کے درمیان میں ایک سرنج کے ساتھ 20-30mL خالص پانی کا انجیکشن لگائیں، پھر کیویٹی کور پر ڈالیں اور ٹیسٹ شروع کریں۔
ٹیسٹ رینج 0.002~200 گرام/(m²-24h)
ریزولوشن 0.0001 گرام/(m²-24h)
ٹیسٹ ایریا 50.24 cm²
نمونہ سائز Φ100 ملی میٹر
ایوا، بیک شیٹ گرمی سکڑنے کی شرح
ایوا ٹیسٹ کا طریقہ: سپر وائٹ ایمبسڈ ٹمپرڈ گلاس 120 ڈگری اوون پری ہیٹنگ، نمونہ شیشے پر پھیلنے کے بعد، 3 منٹ کے لیے گرم کیا جاتا ہے اور پھر ہٹا دیا جاتا ہے، ٹھنڈک کی پیمائش۔
تناؤ کی طاقت، وقفے کے وقت لمبا ہونا، چھلکے کی طاقت
مصنوعات کے افعال:
1، ٹینسائل ٹیسٹ: نتائج کو زیادہ سے زیادہ قوت، زیادہ سے زیادہ اخترتی، تناؤ کی طاقت، لمبائی، پیداوار کی قوت، پیداوار کی طاقت، لچک کے ماڈیولس وغیرہ کے طور پر ماپا جا سکتا ہے۔
2، چھلکا: کر سکتے ہیں روایتی چھلکا، 90 ڈگری چھلکا، 180 ڈگری چھلکا۔
3، بال سکرو ڈرائیو، امپورٹڈ سرو موٹر۔
4، پیشہ ورانہ نیومیٹک اسٹریچنگ فکسچر سے لیس ہے۔
ایوا کثافت
جی بی/ٹی 29848
کثافت: شفاف ایوا {{0}}۔{1}}.98g/cmm³ سفید ایوا 0۔{4}}.10g/cm3
DH-300 ٹھوس کثافت میٹر
الیکٹرانک بیلنس، کثافت سافٹ ویئر، کثافت کے لوازمات وغیرہ کے ساتھ مل کر کثافت کی پیمائش کرنے والا آلہ۔
پیمائش کی درستگی: 0.001 g/cm3
رینج: 0.001~99.999g/cm3
روشنی کی ترسیل (شفاف ایوا)
جی بی/ٹی 29848
شفاف ایوا ٹرانسمیٹینس: 1) 380nm~1100nm 90.5 فیصد سے زیادہ یا اس کے برابر
2) 290nm~380nm UV ہائی ٹرانسمیشن کی قسم 70 فیصد سے زیادہ یا اس کے برابر UV کٹ آف قسم 30 فیصد سے کم یا اس کے برابر
ضرورت: لائٹ ٹرانسمیشن ایوا فلم کی آپٹیکل خصوصیات کو نمایاں کرنے کے لیے ایک اہم اشاریہ ہے، اور مصنوعات کے معیار کو جانچنے کے لیے اہم اشاریہ جات میں سے ایک ہے۔

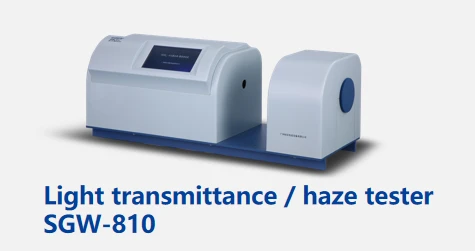

SGW-810 ٹرانسمیٹینس / ہیز میٹر میں درج ذیل خصوصیات ہیں:
- متوازی الیومینیشن، ہیمسفریکل بکھرنے، اور دائرہ فوٹو الیکٹرک وصول کرنے کا طریقہ اپناتا ہے۔
- ترسیل کے نتائج براہ راست 0.01 فیصد پر دکھائے جاتے ہیں۔
مائیکرو کمپیوٹر خودکار آپریٹنگ سسٹم اور ڈیٹا پروسیسنگ سسٹم اور USB فلیش ڈرائیو پر اسٹور کرنے کے فنکشن کو اپناتا ہے۔
- ماڈیولیٹر کے استعمال کی وجہ سے، آلہ محیطی روشنی سے متاثر نہیں ہوتا ہے اور اسے تاریک کمرہ استعمال کرنے کی ضرورت نہیں ہے۔
ایوا، بیک شیٹ UV عمر بڑھنے کی کارکردگی، اعلی درجہ حرارت، اور اعلی نمی کی عمر بڑھ رہی ہے۔
ایوا جی بی/ٹی 29848
UV عمر رسیدہ کارکردگی (120kWh/m²)، اعلی درجہ حرارت اور زیادہ نمی کی عمر بڑھنے کی کارکردگی (DH1000h)۔
Peel strength>30N/cm، پیلا انڈیکس △YI فرق<5.0
بیکنگ پلیٹ GB/T 31034-2014
UV عمر بڑھنے کی کارکردگی (30/45/60 kWh/m²)، اعلی درجہ حرارت اور زیادہ نمی عمر رسیدہ کارکردگی (1000h/2000h/3000h)، پیلے رنگ کا اشاریہ △YI فرق<3
